HC2 – MĚŘIČ TEPLA
 |
 |
 |
 |
- stanovené měřidlo
- vysoká přesnost měření průtoku a výkonu v obou směrech
- zálohování dat při výpadku sítě
- snadná volba zobrazovaných údajů, režimů a parametrů
- dávkování objemu a energie
- automatické čistění elektrod
- hodiny reálného času
- tlumení při rázových změnách průtoku
- pohodlná kalibrace
- zabezpečení proti neoprávněné manipulaci
- frekvenční, analogové, impulzní, komparační a datové výstupy
- volitelná komunikace
- možnost uložení 500 údajů v reálném čase a zvoleném intervalu
- zvláštní použití: indukční průtokoměr s měřením teploty protékající kapaliny

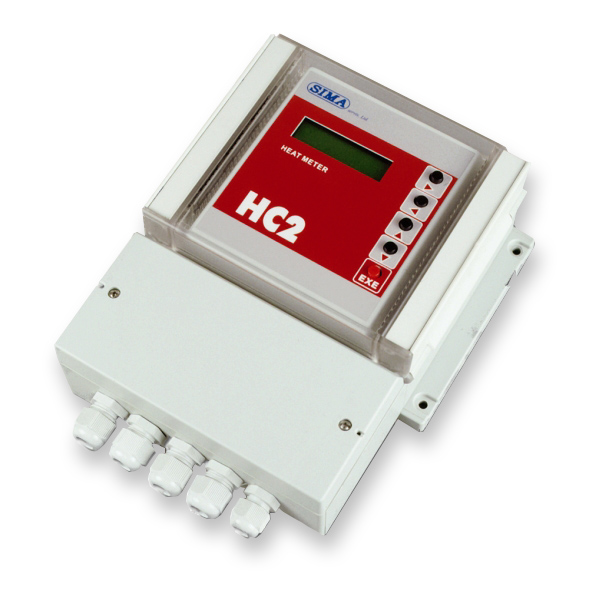

Převodník:
napájení |
230V (+10%, -15%), 50Hz | |
|---|---|---|
příkon |
12VA max. | |
krytí |
IP 66 | |
provozní teplota |
-5 až +45°C chránit před přímým slunečním světlem | |
skladovací teplota |
-5 až +80°C relativní vlhkost max. 85% | |
rozsah měření průtoku |
0,1 až 10m/s (0,02 až 5000l/s) | |
chyba měření měření přůroku |
≤ 0,5% z měřené hodnoty v rozsahu 5 až 100% Qmax. | |
rozsah měření teplot |
t = -20°C až + 160°C | |
minimální rozdíl teplot |
delta t = 3°C | |
přesnost výpočtu teplotního rozdílu |
Ec ≤± (0,5 + delta t min/delta t)% | |
indikace |
dvouřádkový alfanumerický displej 2 x 16 znaků | |
ruční ovládání |
pětice tlačítek | |
vstup (galvanicky oddělený) |
start dávky 10mA max., dioda | |
výstupy (galvanicky oddělené) |
zdroj 24Vss | nestabilizovaný Ri = 470Ω, C = 470μF |
| analogový | aktivní 0 až 20mA nebo 4 až 20mA do zátěže ≤ 800Ω libovolné přiřazení max. proudu okamžitého průtoku |
|
| frekvenční | volitelný rozsah 2Hz až 20kHz, 30V / 5mA max. max. 50kHz, 30V / 1mA otevřený kolektor |
|
| 2x multifunkční | impulzy proteklého množství 1 - 2 úrovňová komparace start a stop dávky (otevřený kolektor 30V / 20mA max.; spínací nebo rozpínací kontakt 120V / 800mA max.) |
|
sériové porty (galvanicky oddělené) |
proudové smyčky | TxD výstup, 30V / 20mA max. RxD vstup, 10mA max., dioda |
| RS 232 | na konektoru Canon 9 | |
| RS 485 | na požádání | |
materiál skříně |
ABS | |
hmotnost |
2Kg | |

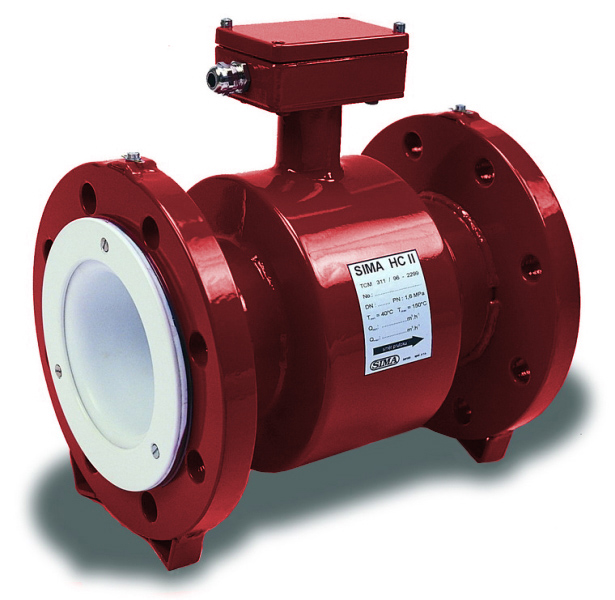

Čidlo:
DN |
10 až 1200mm | |
|---|---|---|
vodivost měřené kapaliny |
≥ 5μS.cm-1 | |
krytí |
IP 66, 67 68 | |
výstelka |
technická pryž PTFE | |
PN |
0,6 až 4,0MPa | |
elektrody |
standardně: | nerez ocel (AISI 316 TI) |
| chemicky odolné: | titan, platina, hasteloy, tantal | |
příruby |
ploché podle: | ČSN |
| DIN | ||
| ANSI | ||
délka kabelu |
5 až 30m | |
Snímače teploty:
typ |
standardně: Pt 100 |
|---|---|
| na požádání: Pt 500 | |
souhlas s normou |
ČSN IEC 751 |
chyba párového snimače teploty |
Ec = ±(0,5 + 3 delta t min/delta t)% |
délka kabelu |
s připojovacím kabelem dle výrobce teploměrů |
| s připojovací hlavicí 50m max. (čtyřvodič) |
Stanovené měřidlo:
schválený typ |
TCM 311/96 - 2040 |
|---|
